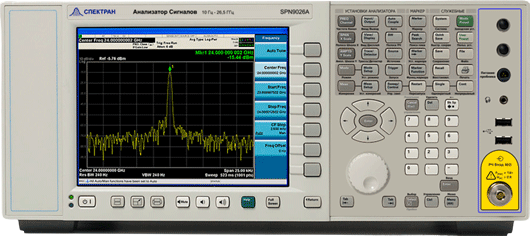

| Преимущества анализатора сигналов SPN9026A |
| Совмещает возможности сканирующего анализатора спектра, обеспечивающего максимально широкий динамический диапазон для анализа внеполосных помех, и векторного анализатора сигналов, позволяющего исследовать внутриканальные искажения |
| Обеспечивает точное и быстрое измерение частоты, амплитуды, искажений, помех и фазового шума, а также анализ модуляции сигналов беспроводной связи |
| Поддерживает более 25 измерительных приложений, включая приложения для сотовой связи, беспроводных коммуникаций, цифрового видео |
| Одноклавишное измерение мощности |
| Рабочий диапазон частот | 10 Гц ... 26,5 ГГц | Рабочий диапазон частот | 10 Гц ... 26,5 ГГц |
| Полоса демодуляции | 25 МГц |
Полоса демодуляции | 40 МГц |
| Погрешность измерения уровня сигнала | ± 0,27 дБ | Погрешность измерения уровня сигнала | ± 0,27 дБ |
| Собственные фазовые шумы при отстройке от несущей на 10 кГц |
-106 дБ/Гц (на частоте 1 ГГц) |
Собственные фазовые шумы при отстройке от несущей на 10 кГц |
-106 дБ/Гц (на частоте 1 ГГц) |
| Средний уровень собственного шума |
-147 дБм (на частоте 1 ГГц) |
Средний уровень собственного шума с включённым предусилителем | -160 дБм (на частоте 1 ГГц) |
| Диапазон измерения мощности | -147 дБм...+23 дБм | Диапазон измерения мощности |
-160 дБм...+23 дБм |
| КСВН входа |
< 1,8 |
КСВН входа | < 1,8 |
| Температурная стабильность опорной частоты | ± 2х10^-6 |
Температурная стабильность опорной частоты | ± 5х10^-8 |
| Интерфейсы |
USB 2.0, 1000 Base-T LAN, GPIB |
Предусилитель для расширения возможностей анализа сигналов с низким уровнем | усиление +20 дБ, 100 кГц...26,5 ГГц |
| Соответствие стандарту LXI, поддержка команд SCPI, драйверов IVI-COM | 0.5 мкс | Интерфейсы | USB 2.0, 1000 Base-T LAN, GPIB |
| Гарантия | 36 мес. | Соответствие стандарту LXI, поддержка команд SCPI, драйверов IVI-COM | |
| Частота следования | 1 Гц - 10000 Гц | Гарантия. | 36 мес |
| Опция | Описание |
| 1F1 | Анализ беспроводных сетей LTE-Advanced FDD |
| 1F2 | Анализ беспроводных сетей WLAN 802.11 a/b/g |
| 2F1 | Аналоговая демодуляция амплитудно-, частотно-, и фазомодулированных сигналов |
| 3F1 | Анализ характеристик импульсных сигналов во временной области |
| 3F2 | Анализ частотных и фазовых характеристик импульсных сигналов |
| 4F1 | Анализ фазового шума в частотной и временной областях |
| 5F1 | Анализ коэффициента шума |
| 6F1 | Анализ векторных сигналов с цифровой модуляцией(2-16 FSK, BPSK, QPSK, 16-1024QAM) |
