SPH-20

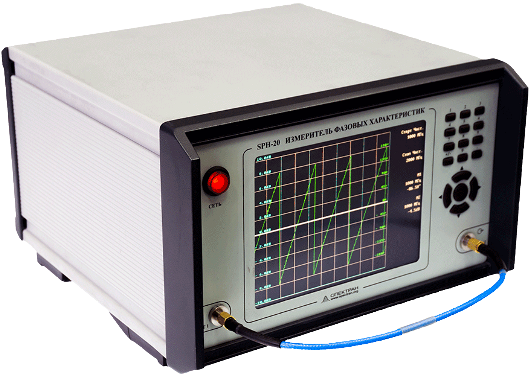

Измеритель фазовых характеристик SPH-20

Измеритель фазовых характеристик предназначен для измерения фазо-частотных характеристик активных и пассивных ВЧ и СВЧ-устройств.
Изделие обеспечивает контроль и измерение параметров СВЧ транзисторов, усилителей мощности, фазовращателей, модулей ИС в лабораторных и цеховых условиях в процессе их разработки, производства и выходного контроля.

Область применения:

Связь и телекоммуникации

Измерительная техника

Исследовательские лаборатории

Основные характеристики
Рабочий диапазон частот	от 0.2 до 20 ГГц
Диапазон измерения разности фаз, град	от минус 180° до 180°
Погрешность измерения разности фаз, град	± (1 + 0,1 F + 0,05 А) где F – частота измерения, ГГц А – коэффициент передачи, дБ
Уровень мощности	10 дБмВт
Потребляемая аппаратурой мощность	не более 300 ВА
Рабочий диапазон температур	+5..+40°C
Размеры	257 x 266 x 167 мм
Вес	8.2кг
Управление	USB, LAN, SPI, параллельный интерфейс
