Широкополосный переключатель SPSW-44

     Широкополосный переключатель SPSW-44 предназначен для коммутации СВЧ сигналов в широкой полосе частот (0,5 … 44 ГГц).
    Характерными особенностями переключателя SPSW-44 являются высокий уровень развязки, низкий уровень вносимых потерь во всей рабочей полосе частот, а также высокая скорость переключения каналов.

Область применения:
Связь и телекоммуникации
Измерительная техника
Исследовательские лаборатории
Системы радиолокации и РЭБ
Основные характеристики
Диапазон рабочих частот 0.5 … 44 ГГц
Вносимое ослабление, не более
   – до 32 ГГц
   – до 44 ГГц
4 дБ
6 дБ
Развязка между каналами, не менее 30 дБ
Входная мощность, не более
 320 мВт
Входная мощность при компрессии 1 дБ
 160 мВт
КСВН входа, не более 1.5
КСВН выходов, не более 1.8
Время переключения 10 нс
Рабочая температура -55°С ... +85°С
Управляющее напряжение 0 В /-5 В
Тип СВЧ разъема 40 x 53.9 x 12.3 мм

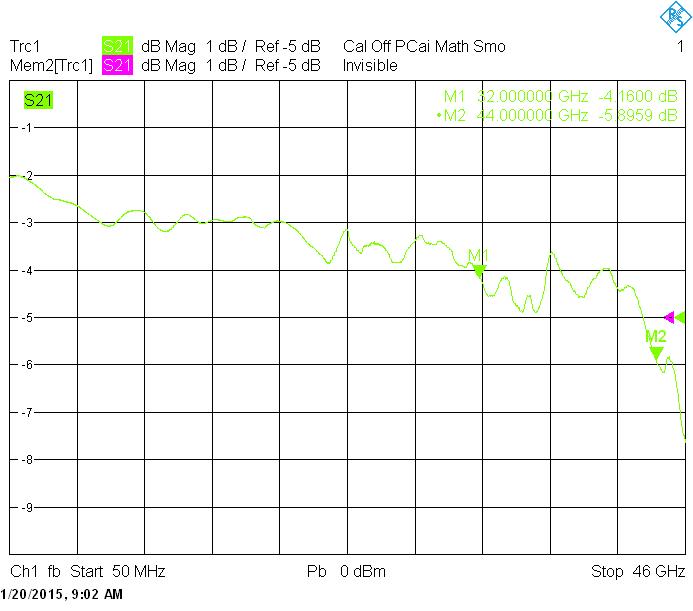

Вносимые потери

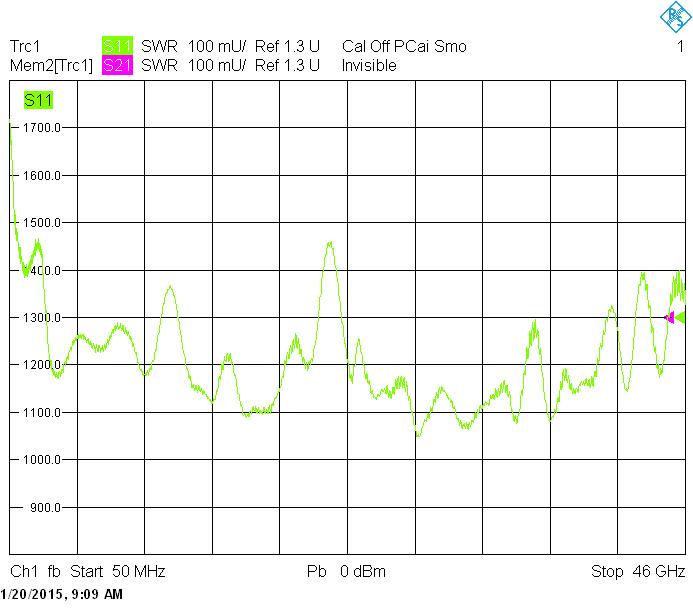

КСВН входа

КСВН выходов

Развязка
