SPA2-50

Широкополосный усилитель SPA2-50

Широкополосный усилитель SPA2-50 предназначен для усиления СВЧ сигналов средней мощности в широкой полосе частот (0,5 … 50 ГГц).
Характерными особенностями усилителя SPA2-50 являются высокий коэффициент усиления и хорошая равномерность коэффициента усиления во всей рабочей полосе частот, низкий КСВН входа/выхода, малая потребляемая мощность питания.

Область применения:

Связь и телекоммуникации

Измерительная техника

Исследовательские лаборатории

Системы радиолокации и РЭБ

Основные характеристики
Диапазон рабочих частот	0.5…50 ГГц
Коэффициент усиления, не менее – до 40 ГГц – до 50 ГГц	24 дБ 20 дБ
Входная мощность, не более	3 мВт
Мощность насыщения, не менее	160 мВт
Мощность при компрессии 1 дБ, не менее	40 мВт
КСВН входа/выхода, не более	4.0
Напряжение питания	+7 В
Потребляемый ток	450 мА
Потребляемая мощность, не более	3 Вт
Тип СВЧ разъема	MMPX гнездо

Широкополосный усилитель SPA2-50

КСВН входа

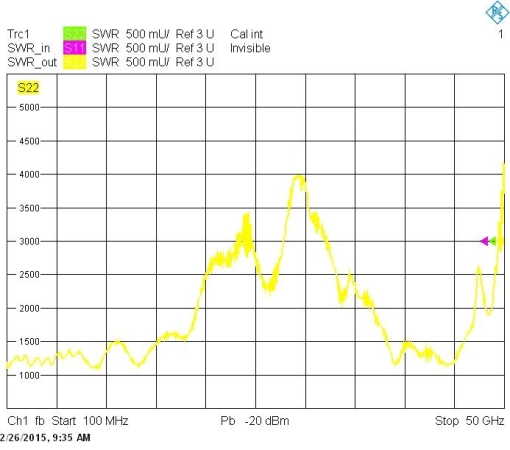

КСВН выходов

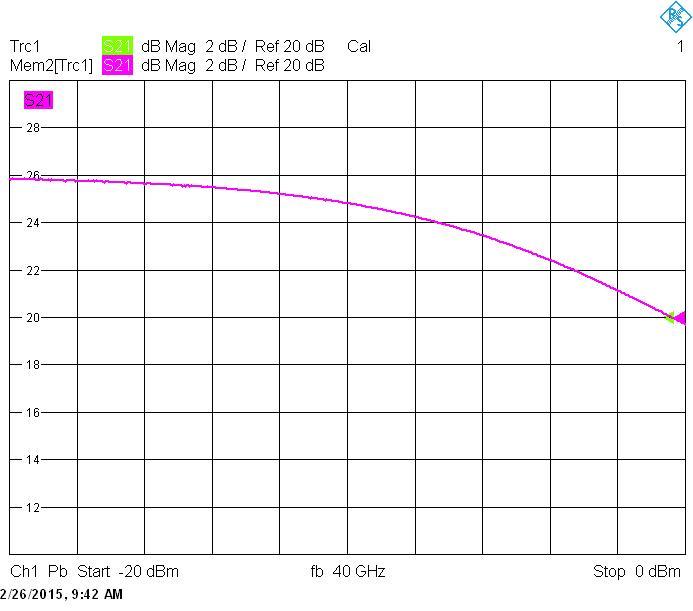

Зависимость коэффициента усиления от входной мощности

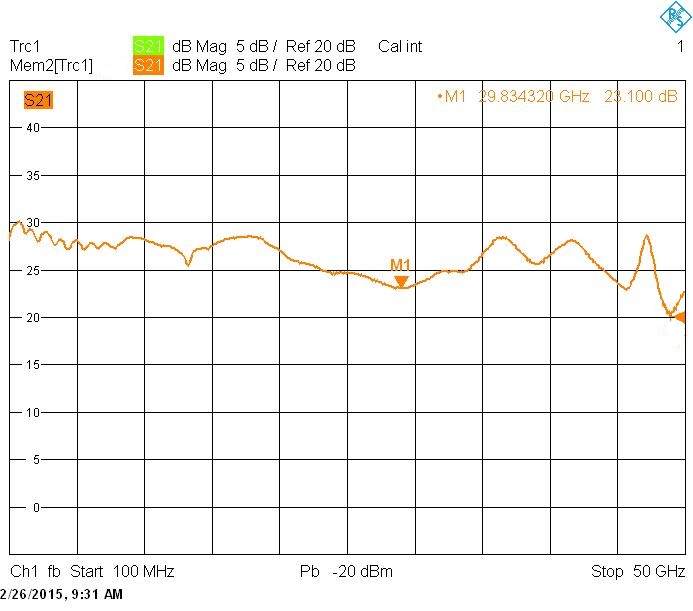

Зависимость коэффициента усиления от частоты
