SPA-50

Широкополосный усилитель SPA-50

Широкополосный усилитель SPA-50 предназначен для усиления СВЧ сигналов средней мощности в широкой полосе частот (0,5 … 50 ГГц).
Характерными особенностями усилителя SPA-50 являются хорошая равномерность коэффициента усиления во всей рабочей полосе частот, высокая выходная мощность насыщения, низкий КСВН входа/выхода, малая потребляемая мощность питания.

Область применения:

Связь и телекоммуникации

Измерительная техника

Исследовательские лаборатории

Системы радиолокации и РЭБ

Основные характеристики
Диапазон рабочих частот	0.5…50 ГГц
Коэффициент усиления, не менее – до 44 ГГц – до 50 ГГц	12 дБ 8 дБ
Входная мощность, не более	50 мВт
Мощность насыщения, не менее	160 мВт
Мощность при компрессии 1 дБ, не менее	40 мВт
КСВН выхода, не более	3.50
КСВН входа, не более	4.00
Напряжение питания	+7 В
Потребляемый ток	200 мА
Потребляемая мощность, не более	1,5 Вт
Тип СВЧ разъема	MMPX гнездо

Широкополосный усилитель SPA-50

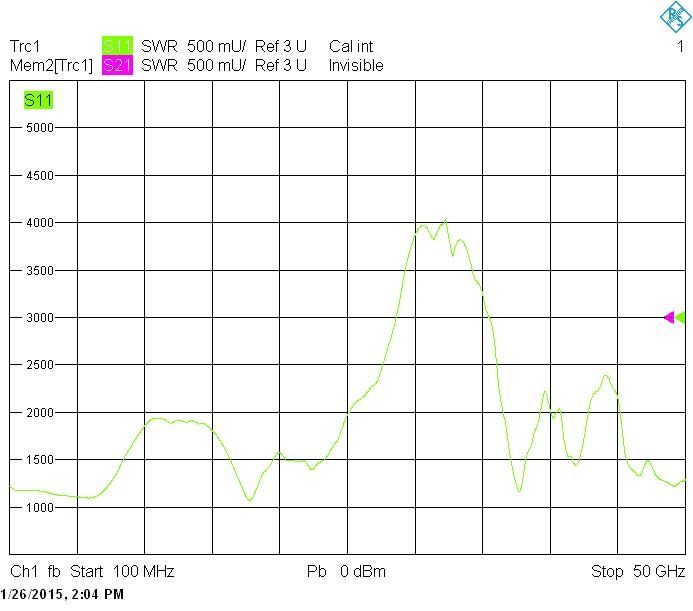

КСВН входа

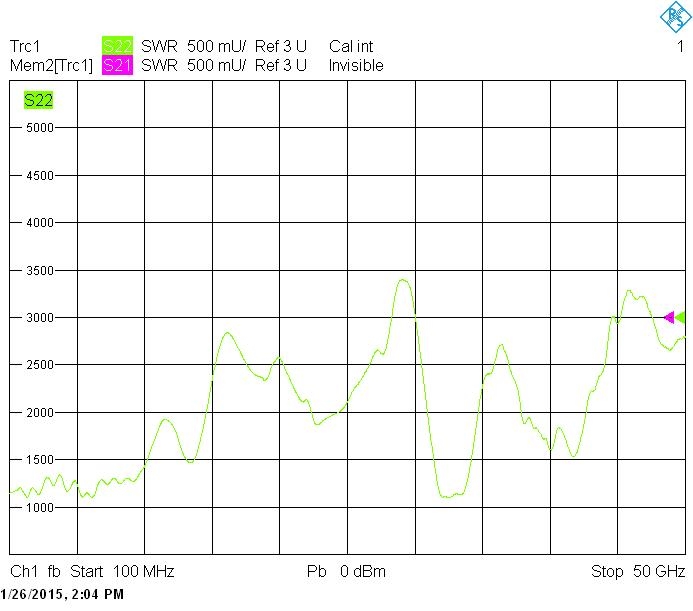

КСВН выходов

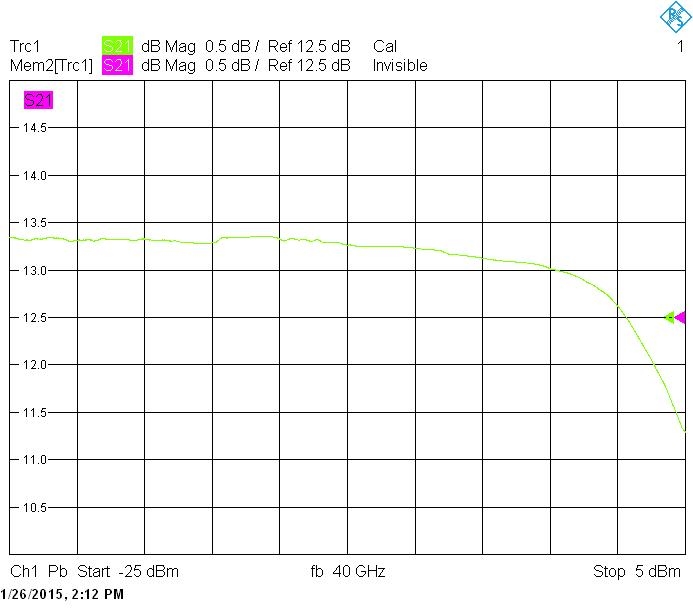

Зависимость коэффициента усиления от входной мощности

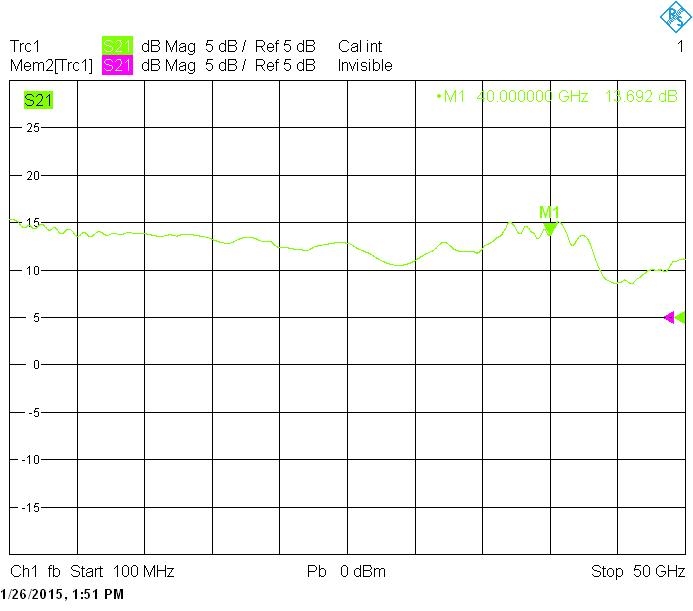

Зависимость коэффициента усиления от частоты
